گیت‌وی‌های پروتکل (MGate) موگزا نقش مترجم را بین پروتکل‌های مختلف صنعتی ایفا می‌کنند و باعث می‌شوند تجهیزات با پروتکل‌های متفاوت به‌راحتی با هم ارتباط برقرار کنند و جریان داده بهینه‌تر شود تا عملکرد سیستم‌های SCADA بهبود یابد.
سری جدید MGate MB3x70-G2 موگزا نیز با استفاده از
حالت Agent
پولینگ فعال (Active Polling): در حالت Agent، دستگاه به‌طور مداوم در پس‌زمینه، از تجهیزات داده جمع‌آوری میکند و آن‌ها را به‌صورت آماده (Cached) نگه می‌دارد. در نتیجه، وقتی سیستم‌های SCADA درخواست داده دارند، اطلاعات فوراً از همین داده‌های آماده دریافت می‌شود و دیگر نیازی به انتظار برای خواندن لحظه‌ای از دستگاه نیست؛ همین موضوع باعث کاهش تاخیر نسبت به گیت‌وی‌های سنتی و دسترسی سریع‌تر به داده‌ها می‌شود.، زمان پاسخ‌دهی سیستم را کاهش می دهد و همچنین با پشتیبانی داخلی از ارتباطات سریال اختصاصی بدون نیاز به برنامه‌نویسی PLC: فرآیند اتصال و یکپارچه‌سازی تجهیزات را ساده میکند و اجازه میدهد تقریباً هر دستگاه سریال سفارشی به‌راحتی به شبکه اترنت متصل شود، بدون اینکه لازم باشد برنامه‌های PLC تغییر داده یا دوباره نوشته شوند.
، امکان اتصال ساده تجهیزات غیر استاندارد به شبکه‌های اترنت را بدون نیاز به برنامه نویسی پیچیده فراهم می سازد.
دستگاه میدانی
(پروتکل A)
سریال
MGate اترنت
SCADA / HMI (پروتکل B)
چرا باید MGate G2 را انتخاب کنید؟
تعادل ایده‌آل بین کارایی، نمایش و امنیت.
-
-
-
-
*گواهی DNV در حال بررسی و تایید نهایی است. برای اطلاع از آخرین وضعیت گواهی‌ها به دیتاشیت محصول مراجعه کنید.
تعهد بلندمدت به زیرساخت Edge شما
شبکه‌های حیاتی و حساس خود را برای بلندمدت ایمن کنید. سری MGate G2 با بهره‌گیری از ASIC توسعه‌یافته توسط خود شرکت، ریسک‌های زنجیره تأمین را کاهش داده و دسترسی پایدار و بلندمدت به محصول را تضمین میکند.
روند انتقال از نسل G1 به G2
در جدول زیر، جایگزین مستقیم دستگاه های سری نسل اول شامل MGate MB3170/MB3270/MB3470 در نسل جدید MGate G2، به همراه اطلاعاتی درباره تعداد پورت ها، نوع کانکتورها و گزینه های فیبر ارائه شده است.
| تعداد پورت‌ها | مدل G1 | مدل G2 | توضیحات |
|---|---|---|---|
| 1 پورت سریال | MGate MB3170 | MGate MB3170-G2 | |
| MGate MB3170-T | MGate MB3170-G2-T | ||
| MGate MB3170I | MGate MB3170I-G2 | ||
| MGate MB3170I-T | MGate MB3170I-G2-T | ||
| MGate MB3170-S-SC | MGate MB3170-S-SC-G2 | ||
| MGate MB3170-S-SC-T | MGate MB3170-S-SC-G2-T | ||
| MGate MB3170I-S-SC | |||
| MGate MB3170I-S-SC-T | |||
| MGate MB3170-M-SC | MGate MB3170-M-SC-G2 | ||
| MGate MB3170-M-SC-T | MGate MB3170-M-SC-G2-T | ||
| MGate MB3170I-M-SC | |||
| MGate MB3170I-M-SC-T | |||
| MGate MB3170-M-ST | MGate MB3170-M-ST-G2 | ||
| MGate MB3170-M-ST-T | MGate MB3170-M-ST-G2-T | ||
| 1 پورت سریال | N/A | NEW: MGate MB3170-SFP-G2 | پشتیبانی کامل از ماژول اترنت پرسرعت یک پورتی موگزا سری SFP-1FE: -SFP-1FEMLC-T: مالتی مد, با رابط LC -SFP-1FESLC-T: سینگل مد, با رابط LC -SFP-1FELLC-T: سینگل مد, با رابط LC |
| N/A | NEW: MGate MB3170-SFP-G2-T | ||
| 2 پورت سریال | MGate MB3270 | MGate MB3270-G2 | علاوه بر رابط سریال DB9، از رابط سریال ترمینال بلاک (TB-) نیز پشتیبانی می شود. |
| NEW: MGate MB3270-TB-G2 | |||
| MGate MB3270-T | MGate MB3270-G2-T | ||
| NEW: MGate MB3270-TB-G2-T | |||
| MGate MB3270I | MGate MB3270I-G2 | ||
| NEW: MGate MB3270I-TB-G2 | |||
| MGate MB3270I-T | MGate MB3270I-G2-T | ||
| NEW: MGate MB3270I-TB-G2-T | |||
| 4 پورت سریال | N/A | NEW: MGate MB3470-G2 | |
| NEW: MGate MB3470-TB-G2 | |||
| NEW: MGate MB3470-G2-T | |||
| NEW: MGate MB3470-TB-G2-T | |||
| NEW: MGate MB3470I-G2 | |||
| NEW: MGate MB3470I-TB-G2 | |||
| NEW: MGate MB3470I-G2-T | |||
| NEW: MGate MB3470I-TB-G2-T |

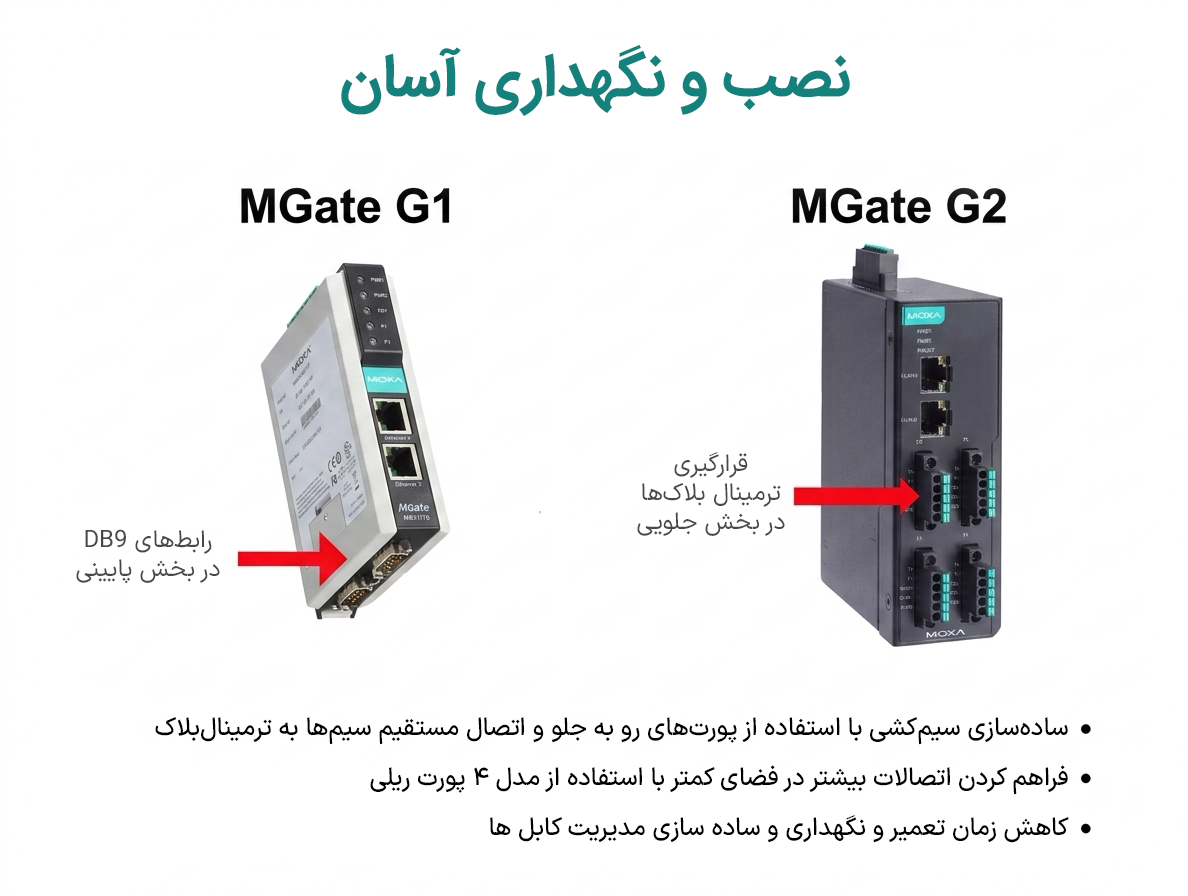

بازنگری در چیدمان کانکتورها
در گیت وی های قدیمی، چالش های مربوط به نگهداری همیشه به عملکرد دستگاه محدود نمی شوند و دسترسی به تجهیزات داخل تابلو نیز اهمیت زیادی دارد. در مدل های G1، کانکتورهای سریال DB9 در بخش پایینی دستگاه قرار گرفته اند که میتواند مسیر کابل کشی را دشوار کرده و پس از نصب دستگاه، فضای محدودی برای کار با کابل ها باقی بگذارد. در مدل های G2، اتصالات سریال به بخش جلویی دستگاه منتقل شده و در برخی مدل ها با ترمینال بلاک ارائه می شوند. این تغییر، دسترسی به اتصالات را برای سیم کشی، تست و تعویض کابل آسان تر میکند و انجام عملیات نگهداری را بدون خارج کردن دستگاه از ریل امکان پذیر میسازد.
- دسترسی آسان به ترمینال بلاک‌ها برای سیم کشی و بررسی کابل ها، بدون نیاز به خارج کردن دستگاه از ریل
- فراهم کردن اتصالات بیشتر در همان فضای تابلو با استفاده از مدل ۴ پورت ریلی
- مدیریت ساده تر کابل ها با هدف کاهش زمان تعمیر و نگهداری و کوتاه تر کردن بازه های سرویس

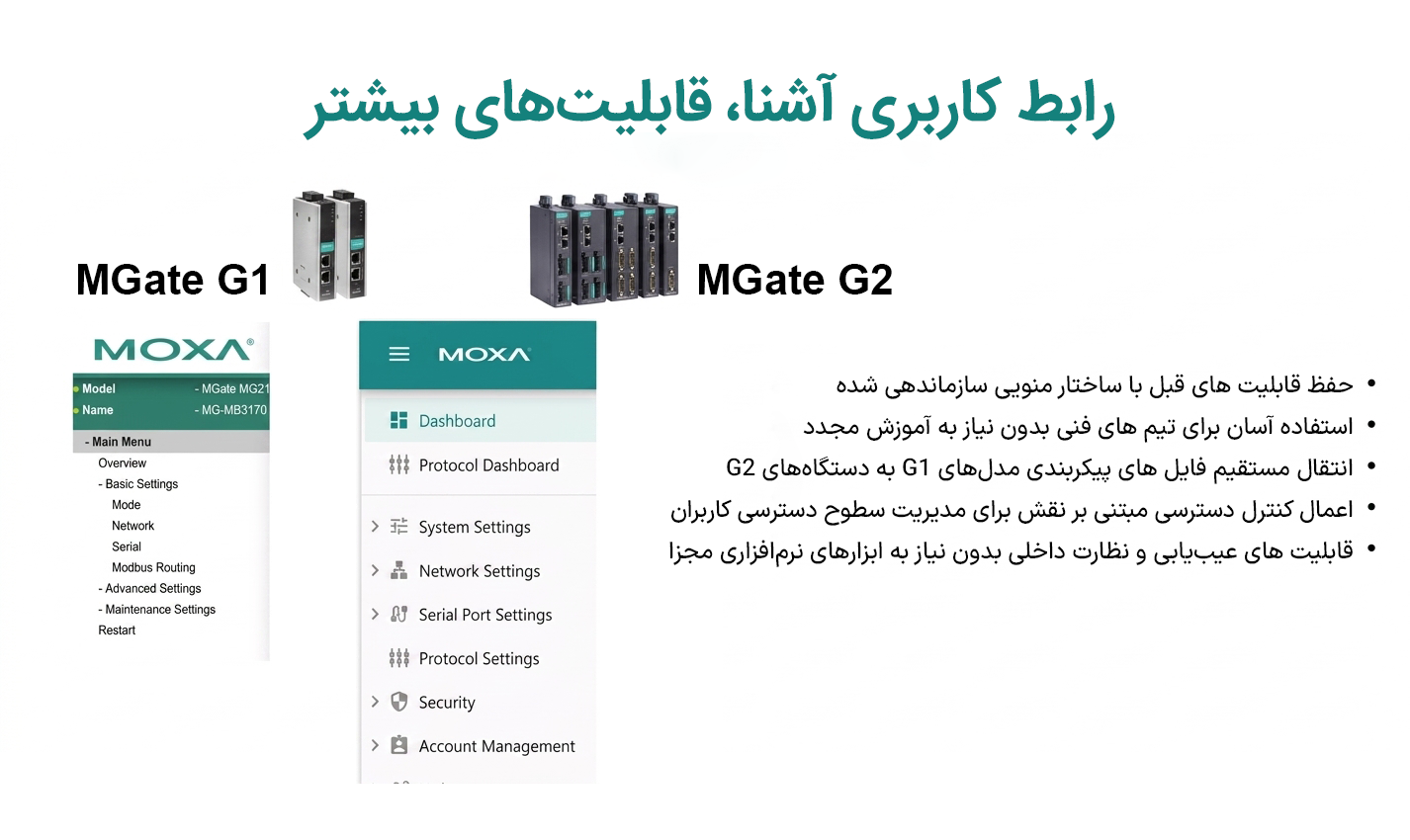

محیط کاربری آشنا، برای کنترل ساده‌تر و سریع‌تر
در ارتقای تجهیزات سخت افزاری، یکی از چالش هایی که گاهی کمتر مورد توجه قرار میگیرد، نیاز به آشنایی مجدد تیم فنی با محیط کاربری و تنظیمات دستگاه است. در نسل G2، ساختار آشنای کار با گیت وی های G1 حفظ شده و در عین حال، منوها و بخش های مختلف برای دسترسی ساده تر و مدیریت بهتر تنظیمات، بازطراحی و سازماندهی شده اند. در این ساختار، بخش هایی مانند داشبورد، وضعیت پروتکل، تنظیمات شبکه و سریال، امنیت، مدیریت حساب های کاربری و ابزارهای عیب یابی، به صورت شفاف و منظم در اختیار کاربر قرار گرفته اند. علاوه بر این، امکان انتقال مستقیم فایل های پیکربندی G1 به دستگاه G2 نیز فراهم شده است تا فرآیند راه اندازی و انتقال به نسل جدید، بدون نیاز به بازسازی تنظیمات از ابتدا انجام شود.
- حفظ روند کاری آشنا در کنار ساختار منویی منظم تر و دسترسی ساده تر به تنظیمات
- شروع سریع عملیات توسط تیم های فنی بدون نیاز به آموزش مجدد گسترده
- کاهش زمان راه اندازی و انتقال با وارد کردن مستقیم فایل های پیکربندی G1
- اعمال سطوح دسترسی مبتنی بر نقش برای کنترل تنظیمات قابل تغییر توسط هر کاربر
- عیب یابی داخلی دستگاه بدون نیاز به استفاده از ابزار مانیتورینگ مجزا
ازریابی مزایای ارتقا
- استفاده از سخت افزار نسل G1
- استفاده از قطعات نسل جدید با امنیت پایه بالاتر در G2
- دارای قیمت مشابه مدل های G1 یا پایین تر
- حفظ رابط کاربری نسخه پیشین، بدون نیاز به آموزش و دریافت تاییدیه مجدد
بررسی تغییرات مشخصات فنی
جدول زیر تفاوت های کلیدی نسل G2 و G1 را از نظر سخت افزار، پروتکل های ارتباطی، استاندارد EMC، سطح امنیت، طراحی شبکه و قابلیت های عیب یابی نشان میدهد.
| دسته‌بندی | MGate G1 | MGate G2 |
|---|---|---|
| سخت‌افزار | دارای 1 یا 2 پورت سریال، فقط با رابط DB9 دارای ترمینال بلاک تک پورت دارای حالت های فیبر: سینگل مد SC و مالتی مد SC و ST |
دارای 1، 2 یا 4 پورت سریال، با رابط DB9 یا ترمینال بلاک بسته به مدل دارای حالت های فیبر: سینگل مد SC و مالتی مد SC ،ST و SFP |
| مدیریت پروتکل |
پشتیبانی از انتقال پروتکل Standard Modbus TCP ↔ RTU/ASCII |
پشتیبانی از حالت Transparent یا Agent برای ذخیره سازی داده ها و نظرسنجی دوره ای از تجهیزات پشتیبانی از تبدیل پروتکل های سریال اختصاصی و TCP |
| سطح EMC | Commercial-grade (EN 55032 / EN 55035) | Industrial-grade (EN 61000-6-2 / EN 61000-6-4) |
| امنیت سایبری |
Password login Basic encryption No secure boot Basic event logging |
Role-based permissions HTTPS (TLS 1.2) Hardware-rooted secure boot Centralized monitoring & alerts IEC 62443-4-2 SL2 compliant |
| توپولوژی شبکه | Single subnet only | Single subnet, or dual-subnet segmentation |
| عیب‌یابی | استفاده از نرم‌افزار ویندوزی خارجی برای نظارت بر ترافیک شبکه |
نظارت بر ترافیک شبکه روی خود دستگاه، عیب یابی پروتکل و شبیه ساز تست Modbus عیب یابی فیبر نوری و نظارت بر پورت های سریال یکپارچه سازی با نرم‌افزار MXview One |
گیت‌وی MGate G2 در زیرساخت‌های صنعتی
- تأسیسات نفت و گاز: اتصال فلومترهای سریال و RTUها به شبکه متمرکز SCADA در محیط هایی با نیاز به استانداردهای ATEX و IECEx
- پست های برق: یکپارچه سازی رله های حفاظتی سریال با سامانه های مانیتورینگ مبتنی بر Modbus یا EtherNet/IP
- تصفیه خانه های آب: انتقال PLCها و کنتورهای سریال قدیمی به بستر Ethernet بدون ایجاد تغییر در منطق کنترلی موجود
- خطوط تولید: تجمیع PLCها و درایوهای دارای پروتکل های مختلف، از جمله PROFINET و EtherNet/IP، در یک شبکه یکپارچه
کاربردهای گیت‌وی پروتکل MGate G2
آشنایی با نسل دوم راهکارهای MGate
رمزنگاری داده‌ها (HTTPS/SSH)
پشتیبانی از حالت Agent
آماده برای ارتباطات سریال اختصاصی سری MGate MB3170/3270/3470-G2
گیت‌وی پیشرفته Modbus که حالت Agent با عملکرد بالا را با امنیت قدرتمند ترکیب میکند. این سری برای ساده‌سازی یکپارچه‌سازی SCADA طراحی شده و در عین حال از جریان داده‌های OT به‌خوبی محافظت میکند.
* گواهی DNV در حال بررسی و تأیید نهایی است. برای اطلاع از آخرین وضعیت گواهی‌ها به دیتاشیت محصول مراجعه کنید.
