امروزه بسیاری از پروژه های صنعتی برای کنترل، ارتباطات و جمع آوری داده به چندین تجهیز مجزا نیاز دارند؛ موضوعی که معماری سیستم را پیچیده تر می کند. در چنین شرایطی، یکپارچه سازی عملکردهای مختلف می تواند مسیر طراحی و اجرای پروژه را ساده تر کند. این کنترلرهای با دوام موگزا با رویکرد Intelligent Integrated Node، کنترل، ارتباطات صنعتی، پردازش لبه و امنیت را در یک پلتفرم ماژولار جمع می کند.
راهکاری برای ساخت سیستم های کنترل صنعتی ساده تر، منسجم تر و قابل اعتمادتر.

گره یکپارچه هوشمند یا Intelligent Integrated Node (IIN) که در سری ioPAC 6500 موگزا ارائه شده است، یک پلتفرم کنترلر صنعتی پیشرفته است که برای کاربردهای سخت و حساس، محیط‌های دارای شرایط خطرناک و پروژه‌های کنترل از راه دور بدون حضور اپراتور طراحی شده است.

از پیچیدگی معماری تا یکپارچگی هوشمند

در بسیاری از پروژه‌های اتوماسیون صنعتی، مهندسان برای راه‌اندازی و مدیریت سیستم مجبورند از تجهیزات متعدد برندهای مختلف، گیت‌وی‌های جداگانه و ابزارهای پیکربندی پراکنده استفاده کنند. این ساختار نه‌تنها طراحی و پیاده‌سازی پروژه را پیچیده می‌کند، بلکه در زمان نگهداری و عیب‌یابی نیز زمان و هزینه‌های عملیاتی را به‌شدت افزایش می‌دهد.

پلتفرم ioPAC 6500 این معادله را تغییر می‌دهد. این کنترلر پیشرفته با بهره‌گیری از سرویس‌های یکپارچه IINxpress، قابلیت‌های ورودی/خروجی (I/O)،ارتباطات صنعتی و کنترل را درون یک پلتفرم قدرتمند و مقاوم یکپارچه کرده است. نتیجه، کاهش پیچیدگی زیرساخت، ساده‌تر شدن مدیریت سیستم و ایجاد دید کامل‌تری برای کاربردهای صنعتی از راه دور است.

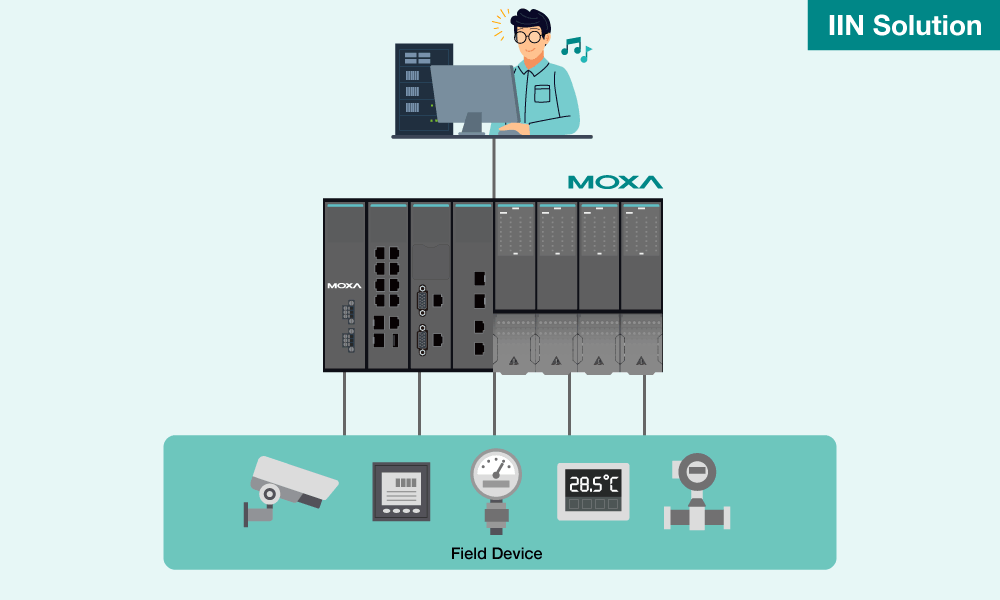

After

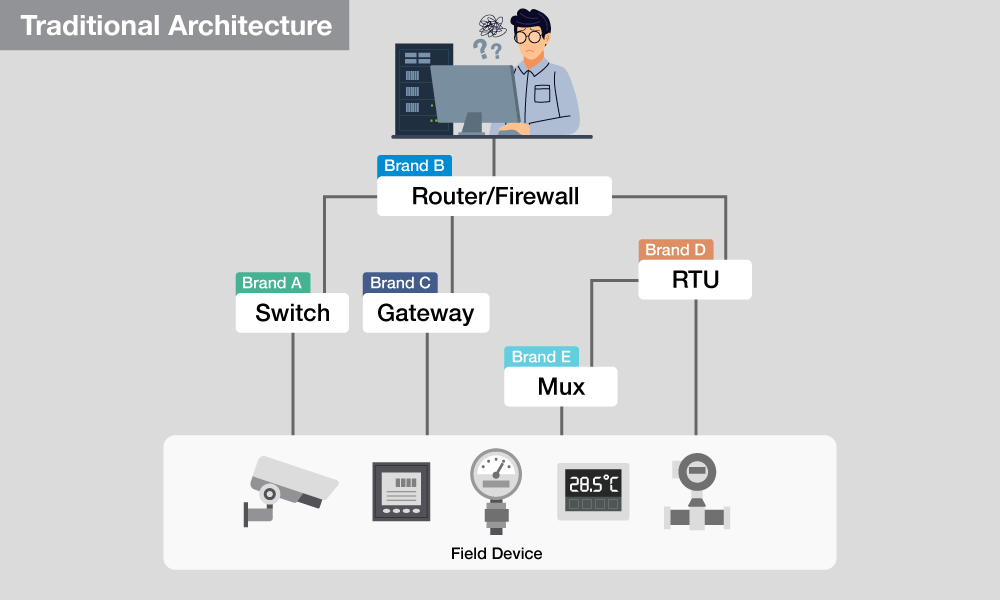

Before

توانمندسازی صنایع با ۶ قابلیت کلیدی

در ادامه، ۶ قابلیت اصلی پلتفرم IIN را بررسی می‌کنیم؛ جایی که هوشمندی نرم‌افزاری و طراحی سخت‌افزاری قدرتمند در کنار یکدیگر قرار گرفته‌اند تا چالش‌های واقعی در پروژه‌های صنعتی را برطرف کنند.

کنترل
اتصالات
ارتباطات
امنیت سایبری
محاسبات
فضای ابری Cloud

ترکیب هوشمندی نرم‌افزار و سخت‌افزار در یک پلتفرم یکپارچه

در این بخش، با مرور هر یک از قابلیت‌های اصلی 6C، می‌توان مشاهده کرد که چگونه امکانات نرم‌افزاری هوشمند IIN به طور مستقیم با ماژول‌های سخت‌افزاری یکپارچه شده‌اند تا یک راهکار جامع برای نیازهای صنعتی ارائه دهند.

قابلیت کنترل

  • مجهز به موتور کنترلی CODESYS مبتنی بر استاندارد IEC 61131-3
  • پشتیبانی از پنج زبان استاندارد برنامه نویسی PLC
  • امکان کنترل دقیق داده‌های بلادرنگ و اجرای سریع منطق‌های کنترلی

ارتباطات یکپارچه

  • مجهز به سوئیچ مدیریتی لایه 2 داخلی با 8 پورت RJ45 و 2 پورت SFP
  • پشتیبانی از فناوری‌های افزونگی شبکه Turbo Ring و Turbo Chain برای افزایش پایداری ارتباطات
  • ارائه سرویس‌های پروتکلی مورد نیاز سیستم‌های SCADA شامل Modbus، DNP3 و OPC UA

اتصال پذیری گسترده

  • پشتیبانی از رابط‌های مختلف صنعتی شامل ورودی/خروجی آنالوگ، ورودی/خروجی دیجیتال، HART و سریال
  • ارائه سرویس‌های پروتکلی برای تجهیزات لبه شبکه مانند مدباس (Modbus)

امنیت سایبری داخلی

  • توسعه یافته بر اساس چرخه توسعه امن محصول مطابق استاندارد IEC 62443-4-1
  • مجهز به قابلیت‌هایی مانند Secure Boot، لیست مجاز دسترسی تجهیزات (Allowlist) و سیاست‌های مدیریت دسترسی مبتنی بر نقش (RBAC)

پلتفرم پردازش لبه

  • بهره‌گیری از پردازنده قدرتمند ARM Cortex-A53 چهار هسته‌ای با فرکانس 1.6 گیگاهرتز
  • مجهز به سیستم عامل Moxa Industrial Linux 3 (بر پایه Debian 11)

قابلیت‌های بومی اتصال به فضای ابری

  • ایجاد محیط داده سازگار با زیرساخت‌های IT برای اتصال یکپارچه میان شبکه‌های IT و OT
  • پشتیبانی ذاتی از اتصال به سرویس‌های ابری از طریق پروتکل MQTT*

* قابلیت MQTT تا اواخر سال ۲۰۲۷ آماده ارائه خواهد بود.

Power
Switch
CPU
EXP
I/O
I/O

ستون‌های اصلی اتوماسیون لبه هوشمند

راه‌اندازی آسان
در لبه شبکه کنترل امن
طراحی سخت افزاری قابل اعتماد

انعطاف پذیری و قابلیت توسعه بالا

حداکثر انعطاف پذیری برای هماهنگی با نیازهای هر پروژه. سیستم را به سادگی مطابق با سطح پیچیدگی و الزامات دقیق کاربرد خود پیکربندی کنید و تنها قابلیت‌هایی را در اختیار داشته باشید که برای عملکرد بهینه نیاز دارید.

پلتفرم نرم افزاری یکپارچه

موتور محرک یکپارچگی سیستم

IINxpress یک پلتفرم مهندسی جامع مبتنی بر CODESYS است که تمام ابزارهای مورد نیاز برای مدیریت سیستم، پیکربندی، بروزرسانی فرِیموِر (Firmware)، برنامه نویسی، سرویس‌های پروتکلی و عیب یابی را در یک محیط یکپارچه فراهم می‌کند.

#include <modbus.h> #include <dnp3.h> int init_protocol_stack() { int port_status = open_serial_port("/dev/ttyM0", 115200); if (port_status < 0) return -1; /* Mapping Modbus Address Map Manually */ uint16_t mb_mapping_reg[100]; for(int i=0; i<100; i++) { mb_mapping_reg[i] = read_raw_field_pin(i); if(mb_mapping_reg[i] == ERROR_TIMEOUT) { log_error("Register Mapping Failed at offset %d", i); } } /* DNP3 Outstation Polling Configuration Logic */ dnp3_context_t dnp3_ctx; dnp3_init_outstation(&dnp3_ctx, 20000, "TCP_ONLY"); dnp3_bind_interface(&dnp3_ctx, mb_mapping_reg); return 0; }
Modbus 40001 Map
DNP3 Register Conf
OPC UA Node ID

پایان پیچیدگی برنامه نویسی پروتکل‌ها

با استفاده از سرویس‌های پروتکلی داخلی، نیاز به کدنویسی دستی برای ارتباط میان تجهیزات کاهش پیدا می‌کند. IINxpress فرآیند یکپارچه سازی پروتکل‌ها را ساده می‌کند تا مهندسان بتوانند تمرکز خود را روی توسعه منطق کاربردی و بهینه سازی عملکرد سیستم قرار دهند.



ساده سازی استقرار گسترده تجهیزات

ابزار IINxpress Mass Utility امکان بارگذاری فایل‌های پیکربندی و ارتقای فرِیموِر (Firmware) چندین دستگاه را به صورت همزمان فراهم می‌کند. این قابلیت، فرآیند نصب، راه اندازی و نگهداری تعداد زیادی تجهیز را سریع‌تر و ساده‌تر می‌سازد.

* قابلیت استقرار گسترده (Mass Deployment) تا اواخر سال ۲۰۲۶ آماده ارائه خواهد بود.

Mass Utility
✓Node 01
✓Node 02
✓Node 03
✓Node 04
✓Node 05

امنیت چند لایه

از دارایی‌های حیاتی صنعتی خود در برابر تهدیدات سایبری در حال تحول محافظت کنید. ioPAC 6500 با ارائه معماری امنیتی سخت گیرانه و چندلایه، حفاظت قابل اعتمادی را برای کاربردهای حساس صنعتی در سخت‌ترین محیط‌های عملیاتی فراهم می‌کند.

Device
Network
*Cyber
  • Secure Boot
  • Allowlisting & Trusted Access
  • Account Management & RBAC
  • Login Management
  • Interface Management
  • MAC Authentication Bypass
  • DoS Defense
  • Traffic Storm Control
  • Port Security
  • Protocols (SNMP v3, DNP3 SAv5)
  • OpenVPN
  • IEEE 802.1X
  • Network Address Translation (NAT)
  • Virtual Private Network (VPN)
  • Deep Packet Inspection (DPI)
  • Intrusion Prevention/Detection System (IPS/IDS)

*Firewall module availability targeted for late 2026

طراحی مقاوم در برابر خطا

پلتفرم ioPAC 6500 با بهره‌گیری از معماری ماژولار و افزونگی مستقل، این امکان را فراهم می‌کند تا تنها بخش‌هایی از سیستم را که بیشترین اهمیت را برای کاربرد شما دارند، تقویت کنید. به لطف قابلیت Hot-swappable در ماژول‌های I/O و سایر ماژول‌ها، عملیات نگهداری و تعویض تجهیزات بدون نیاز به توقف سیستم انجام می‌شود. این ویژگی به حفظ عملکرد پیوسته، کاهش زمان‌های توقف و افزایش پایداری فرآیندهای صنعتی کمک می‌کند.

Power Redundancy
Separate, dual-redundant system and field power supplies
Communication Redundancy
Strengthens the network connectivity and reliability
CPU Redundancy*
Helps minimize unplanned system downtime
Expansion Redundancy
Reinforces the interconnection between backplane units
Hot-swappable I/Os
Swap I/O modules in and out without interrupting system operation
*CPU redundancy support is planned for late 2027

گستره دمای کاری 40- تا 75

دارای پوشش محافظ G3

استاندارد CID2

استاندارد ATEX Zone 2

استاندارد IECEx

طراحی شده برای محیط‌های صنعتی سخت و چالشی

در سخت‌ترین شرایط صنعتی، عملکرد پایدار خود را حفظ کنید. سری ioPAC 6500 با طراحی مقاوم ، برای محافظت از فرآیندهای حیاتی در برابر عوامل محیطی دشوار مانند شرایط خطرناک، محیط‌های خورنده، رطوبت بالا و تغییرات شدید آب و هوایی توسعه یافته است تا در حساس‌ترین کاربردها، عملکرد بدون وقفه سیستم تضمین شود.

چرا موگزا انتخاب مناسبی برای پلتفرم کنترل صنعتی است؟

پلتفرم یکپارچه

فناوری IIN قابلیت‌های کنترل، شبکه و سرویس‌های پروتکلی را در یک راهکار صنعتی یکپارچه ترکیب می‌کند.

کاهش زمان راه اندازی و ساده‌تر شدن بهره برداری از سیستم

نگهداری ساده‌تر و بهینه‌تر

با استفاده از سخت افزار یکپارچه، نیاز به نگهداری تعداد زیادی قطعه یدکی کاهش می‌یابد. همچنین ماژول‌های Hot-swappable بدون نیاز به ابزار، فرآیند تعمیر و نگهداری را سریع‌تر و ساده‌تر می‌کنند.

کاهش هزینه‌های نگهداری و تعمیرات

امنیت تقویت شده

با بهره‌گیری از حفاظت داخلی دستگاه در تمام مسیر انتقال داده، از سطح تجهیزات میدانی تا لبه شبکه، شکاف‌های امنیتی در جریان‌های ارتباطی کاهش پیدا می‌کند.

کاهش اثرات و پیامدهای رخدادهای امنیت سایبری

ماژول‌های اصلی سیستم IIN

سری ioPAC 6500 موگزا

کنترلرهای IIN ماژولار و قابل برنامه‌ریزی برای اتوماسیون لبه صنعتی

ماژول بک‌پلین:

  • به عنوان بستر اصلی باس داخلی سیستم، امکان تبادل روان و یکپارچه داده میان تمام ماژول‌ها را فراهم می‌کند.
  • شیارهای مشخص و برچسب گذاری شده، نوع ماژول‌های سازگار با هر بخش را به وضوح مشخص می‌کنند.
  • امکان نصب سیستم روی ریل DIN را فراهم می‌کند.
مشاهده بیشتر

ماژول برق:

  • تامین برق مورد نیاز سیستم و مدارهای (I/O) میدانی
  • پشتیبانی از ورودی تغذیه 24 ولت DC
مشاهده بیشتر

ماژول رابط:

  • مجهز به سوئیچ مدیریتی لایه 2 به صورت اختیاری؛ قابلیت فایروال در آینده نزدیک ارائه خواهد شد (تا پایان ۲۰۲۶)
  • ایجاد ارتباط میان سیستم و تجهیزات SCADA، زیرسیستم‌های صنعتی یا شبکه‌های سازمانی
مشاهده بیشتر

ماژول پردازنده:

  • اجرای محیط CODESYS Runtime برای برنامه نویسی مطابق استاندارد IEC 61131-3 شامل زبان‌هایی مانند LD ،FBD و ST
  • پیکربندی و برنامه نویسی از طریق IINxpress IDE
مشاهده بیشتر

ماژول توسعه:

  • افزایش ظرفیت ورودی/خروجی سیستم در پروژه‌هایی که به نقاط کنترلی بیشتری نیاز دارند.
  • مجهز به پورت ترکیبی مس یا فیبرنوری SFP و امکان نصب و توسعه تجهیزات در فاصله دورتر از واحد کنترل
مشاهده بیشتر

ماژول I/O:

  • دریافت اطلاعات از سنسورها و تجهیزات اندازه گیری و کنترل عملگرهایی مانند موتورها، شیرها و تجهیزات اجرایی
  • دارای انواع ماژول‌ها: ورودی دیجیتال (DI)، خروجی دیجیتال (DO)، ورودی آنالوگ (AI)، خروجی آنالوگ (AO)، سریال و HART AI
  • پشتیبانی از ماژول‌های رله و خروجی آنالوگ ایزوله کانال به کانال (تا پایان ۲۰۲۶)

ماژول ترمینال بلاک:

  • نقطه اتصال فیزیکی سیم کشی برای ماژول‌های ورودی/خروجی
  • هر نوع ماژول I/O به یک ماژول ترمینال بلاک (TBM) متناسب با همان نوع ورودی/خروجی نیاز دارد.
